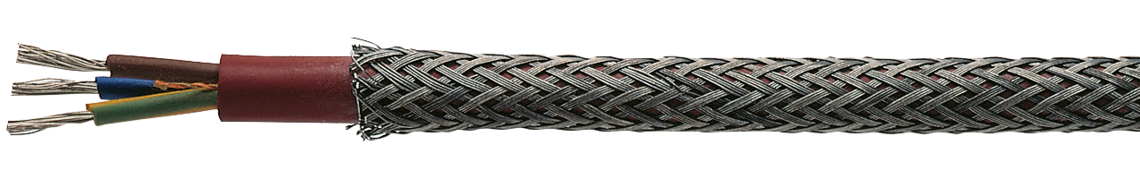

BiHFP-J

Silicone (Besilen®) insulated strands with Silicone (Besilen®) outer sheath and steel wire armouring for mechanical protection

Application

BiHFP-J is silicone insulated strands with steel wire armouring for mechanical protection against mechanical damages. Still, it is flexible at low temperatures. It is applied in foundries, plastics processing, packaging and textile machine engineering, smelteries, steelworks, and hot-rolling mills, safety technology, measuring and control technologies, cement, glass, and ceramic industries, refrigeration, heat and air conditioning technologies, paper industry, and sauna construction.

Outstanding features

  • halogen-free
  • flexible at low temperatures
  • heat resistant
  • protection against mechanical damage

Construction

Conductor

tinned copper strands acc. to IEC 60228, EN 60228, VDE 0295, class 5

Insulation

Besilen ® EI2 acc. to EN 50363-1 + VDE 0207-363-1

Colour code

coloured acc. to HD 308 (VDE 0293-308),

from 6 cores black cores

with consecutive numbers

acc. to EN 50334 + VDE 0293-334,

from 3 cores a green-yellow earth wire

Stranding

in layers

Sheath material

Besilen ® EM9 acc. to EN 50363-2-1 + VDE 0207-363-2-1

Sheath colour

reddish brown (similar RAL 3016)

Armouring

galvanized steel wire braiding

Conductor

tinned copper strands acc. to IEC 60228, EN 60228, VDE 0295, class 5

Insulation

Besilen ® EI2 acc. to EN 50363-1 + VDE 0207-363-1

Colour code

coloured acc. to HD 308 (VDE 0293-308),

from 6 cores black cores

with consecutive numbers

acc. to EN 50334 + VDE 0293-334,

from 3 cores a green-yellow earth wire

Stranding

in layers

Sheath material

Besilen ® EM9 acc. to EN 50363-2-1 + VDE 0207-363-2-1

Sheath colour

reddish brown (similar RAL 3016)

Armouring

galvanized steel wire braiding

Technical data

Nominal voltage

Uo/U 300/500 V

Testing voltage

core/core 2000 V

Min. bending radius

fixed laying: 5 x d

flexible application: 10 x d

Radiation resistance

2 x 10^7 cJ/kg

Temperature range

fixed laying: -40/+180°C

flexible application: -25/+180°C

short-time use: +250°C

Halogen-free

acc. to IEC 60754-1 + VDE 0482-754-1

Fire performance

flame retardant and self-extinguishing acc. to

IEC 60332-1-2 + VDE 0482-332-1-2

Corrosiveness of conflagration gases

IEC 60754-2 + VDE 0482-754-2 - no development of corrosive conflagration gases

Chem. resistance

see "Technical Data" - Chemical resistance

Weather resistance

very good

Absence of harmful substances

acc. to RoHS directive of the European Union

Nominal voltage

Uo/U 300/500 V

Testing voltage

core/core 2000 V

Min. bending radius

fixed laying: 5 x d

flexible application: 10 x d

Radiation resistance

2 x 10^7 cJ/kg

Temperature range

fixed laying: -40/+180°C

flexible application: -25/+180°C

short-time use: +250°C

Halogen-free

acc. to IEC 60754-1 + VDE 0482-754-1

Fire performance

flame retardant and self-extinguishing acc. to

IEC 60332-1-2 + VDE 0482-332-1-2

Corrosiveness of conflagration gases

IEC 60754-2 + VDE 0482-754-2 - no development of corrosive conflagration gases

Chem. resistance

see "Technical Data" - Chemical resistance

Weather resistance

very good

Absence of harmful substances

acc. to RoHS directive of the European Union

Dimensions

item no. No. of cores x
cross section
Largest single
wire-ø
Outer-ø ± 5% Copper figure Cable weight ≈
L014302072 x 0,75 mm²0,21 mm6,4 mm14,4 kg/km69 kg/km Send inquiry
L014303073 x 0,75 mm²0,21 mm6,7 mm21,6 kg/km79 kg/km Send inquiry
L014304074 x 0,75 mm²0,21 mm7,2 mm28,8 kg/km90 kg/km Send inquiry
L014305075 x 0,75 mm²0,21 mm7,9 mm36 kg/km108 kg/km Send inquiry
L014306076 x 0,75 mm²0,21 mm8,7 mm43,2 kg/km132 kg/km Send inquiry
L014307077 x 0,75 mm²0,21 mm8,7 mm50,4 kg/km136 kg/km Send inquiry
L014302102 x 1,00 mm²0,21 mm6,6 mm19,2 kg/km76 kg/km Send inquiry
L014303103 x 1,00 mm²0,21 mm6,9 mm28,8 kg/km87 kg/km Send inquiry
L014304104 x 1,00 mm²0,21 mm7,5 mm38,4 kg/km102 kg/km Send inquiry
L014305105 x 1,00 mm²0,21 mm8,1 mm48 kg/km120 kg/km Send inquiry
L014306106 x 1,00 mm²0,21 mm9 mm57,6 kg/km148 kg/km Send inquiry
L014307107 x 1,00 mm²0,21 mm9 mm67,2 kg/km154 kg/km Send inquiry
L014302152 x 1,50 mm²0,26 mm7,5 mm28,8 kg/km95 kg/km Send inquiry
L014303153 x 1,50 mm²0,26 mm7,9 mm43,2 kg/km111 kg/km Send inquiry
L014304154 x 1,50 mm²0,26 mm8,7 mm57,6 kg/km139 kg/km Send inquiry
L014305155 x 1,50 mm²0,26 mm9,6 mm72 kg/km168 kg/km Send inquiry
L014306156 x 1,50 mm²0,26 mm10,4 mm86,4 kg/km198 kg/km Send inquiry
L014307157 x 1,50 mm²0,26 mm10,4 mm100,8 kg/km207 kg/km Send inquiry
L014302252 x 2,50 mm²0,26 mm9 mm48 kg/km140 kg/km Send inquiry
L014303253 x 2,50 mm²0,26 mm9,5 mm72 kg/km166 kg/km Send inquiry
L014304254 x 2,50 mm²0,26 mm10,3 mm96 kg/km197 kg/km Send inquiry
L014305255 x 2,50 mm²0,26 mm11,6 mm120 kg/km253 kg/km Send inquiry
L014306256 x 2,50 mm²0,26 mm12,8 mm144 kg/km314 kg/km Send inquiry
L014307257 x 2,50 mm²0,26 mm12,8 mm168 kg/km330 kg/km Send inquiry
L014302402 x 4,00 mm²0,31 mm10,6 mm76,8 kg/km197 kg/km Send inquiry
L014303403 x 4,00 mm²0,31 mm11,2 mm115,2 kg/km236 kg/km Send inquiry
L014304404 x 4,00 mm²0,31 mm12,1 mm153,6 kg/km288 kg/km Send inquiry
L014305405 x 4,00 mm²0,31 mm13,7 mm192 kg/km373 kg/km Send inquiry
L014306406 x 4,00 mm²0,31 mm14,8 mm230,4 kg/km433 kg/km Send inquiry
L014307407 x 4,00 mm²0,31 mm14,8 mm268,8 kg/km458 kg/km Send inquiry
L014302602 x 6,00 mm²0,31 mm11,8 mm115,2 kg/km256 kg/km Send inquiry
L014303603 x 6,00 mm²0,31 mm12,6 mm172,8 kg/km333 kg/km Send inquiry
L014304604 x 6,00 mm²0,31 mm13,7 mm230,4 kg/km401 kg/km Send inquiry
L014305605 x 6,00 mm²0,31 mm15,4 mm288 kg/km495 kg/km Send inquiry
item no.
No. of cores x
cross section
Largest single
wire-ø
Outer-ø ± 5%
Copper figure
Cable weight ≈
L01430207
2 x 0,75 mm²
0,21 mm
6,4 mm
14,4 kg/km
69 kg/km
L01430307
3 x 0,75 mm²
0,21 mm
6,7 mm
21,6 kg/km
79 kg/km
L01430407
4 x 0,75 mm²
0,21 mm
7,2 mm
28,8 kg/km
90 kg/km
L01430507
5 x 0,75 mm²
0,21 mm
7,9 mm
36 kg/km
108 kg/km
L01430607
6 x 0,75 mm²
0,21 mm
8,7 mm
43,2 kg/km
132 kg/km
L01430707
7 x 0,75 mm²
0,21 mm
8,7 mm
50,4 kg/km
136 kg/km
L01430210
2 x 1,00 mm²
0,21 mm
6,6 mm
19,2 kg/km
76 kg/km
L01430310
3 x 1,00 mm²
0,21 mm
6,9 mm
28,8 kg/km
87 kg/km
L01430410
4 x 1,00 mm²
0,21 mm
7,5 mm
38,4 kg/km
102 kg/km
L01430510
5 x 1,00 mm²
0,21 mm
8,1 mm
48 kg/km
120 kg/km
L01430610
6 x 1,00 mm²
0,21 mm
9 mm
57,6 kg/km
148 kg/km
L01430710
7 x 1,00 mm²
0,21 mm
9 mm
67,2 kg/km
154 kg/km
L01430215
2 x 1,50 mm²
0,26 mm
7,5 mm
28,8 kg/km
95 kg/km
L01430315
3 x 1,50 mm²
0,26 mm
7,9 mm
43,2 kg/km
111 kg/km
L01430415
4 x 1,50 mm²
0,26 mm
8,7 mm
57,6 kg/km
139 kg/km
L01430515
5 x 1,50 mm²
0,26 mm
9,6 mm
72 kg/km
168 kg/km
L01430615
6 x 1,50 mm²
0,26 mm
10,4 mm
86,4 kg/km
198 kg/km
L01430715
7 x 1,50 mm²
0,26 mm
10,4 mm
100,8 kg/km
207 kg/km
L01430225
2 x 2,50 mm²
0,26 mm
9 mm
48 kg/km
140 kg/km
L01430325
3 x 2,50 mm²
0,26 mm
9,5 mm
72 kg/km
166 kg/km
L01430425
4 x 2,50 mm²
0,26 mm
10,3 mm
96 kg/km
197 kg/km
L01430525
5 x 2,50 mm²
0,26 mm
11,6 mm
120 kg/km
253 kg/km
L01430625
6 x 2,50 mm²
0,26 mm
12,8 mm
144 kg/km
314 kg/km
L01430725
7 x 2,50 mm²
0,26 mm
12,8 mm
168 kg/km
330 kg/km
L01430240
2 x 4,00 mm²
0,31 mm
10,6 mm
76,8 kg/km
197 kg/km
L01430340
3 x 4,00 mm²
0,31 mm
11,2 mm
115,2 kg/km
236 kg/km
L01430440
4 x 4,00 mm²
0,31 mm
12,1 mm
153,6 kg/km
288 kg/km
L01430540
5 x 4,00 mm²
0,31 mm
13,7 mm
192 kg/km
373 kg/km
L01430640
6 x 4,00 mm²
0,31 mm
14,8 mm
230,4 kg/km
433 kg/km
L01430740
7 x 4,00 mm²
0,31 mm
14,8 mm
268,8 kg/km
458 kg/km
L01430260
2 x 6,00 mm²
0,31 mm
11,8 mm
115,2 kg/km
256 kg/km
L01430360
3 x 6,00 mm²
0,31 mm
12,6 mm
172,8 kg/km
333 kg/km
L01430460
4 x 6,00 mm²
0,31 mm
13,7 mm
230,4 kg/km
401 kg/km
L01430560
5 x 6,00 mm²
0,31 mm
15,4 mm
288 kg/km
495 kg/km

Other dimensions and colours are possible on request.
