S 86 C

Flexible control cable with numbered cores and overall copper screen

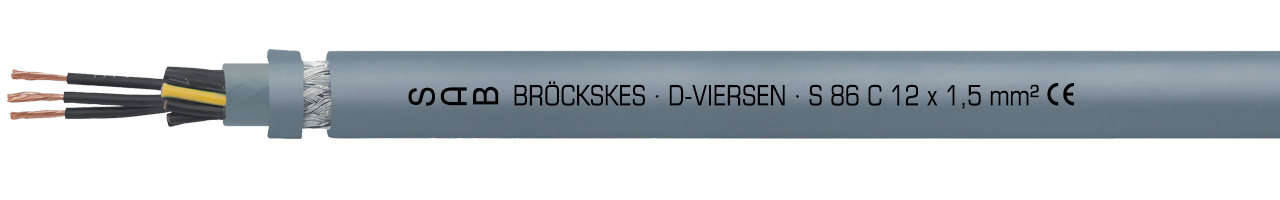

Marking for S 86 C 37821215: SAB BRÖCKSKES · D-VIERSEN · S 86 C 12 x 1,5 mm² CE

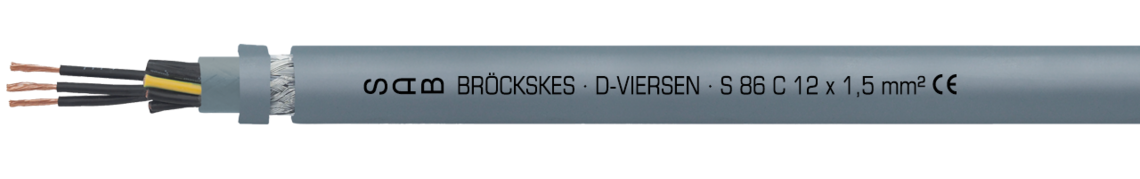

Marking for S 86 C 37821215: SAB BRÖCKSKES · D-VIERSEN · S 86 C 12 x 1,5 mm² CE

Application

S 86 C is a shielded drag chain cable with numbered cores and overall copper screen as well as good EMC characteristics. The high flexible cable is recommended for use in wood working and packaging machines, assembly lines, and automation plants.

Outstanding features

  • very good flexibility
  • shielded, good EMC characteristics
  • small bending radius
  • reinforced outer sheath

Construction

Conductor

bare copper strands acc. to IEC 60228, VDE 0295, class 6

Insulation

PVC, TI2 acc. to EN 50363-3 + VDE 0207-363-3

Colour code

black cores with consecutive numbers acc. to EN 50334 + VDE 0293-334,

green-yellow earth wire from 3 cores

Stranding

specially adjusted layering with non-woven tape over each layer

Inner sheath

PVC, TM2 acc. to EN 50363-3 + VDE 0207-363-3

Screen

tinned copper braiding

Wrapping

non-woven tape

Sheath material

PVC, TM2 acc. to EN 50363-3 + VDE 0207-363-3

Sheath colour

grey (RAL 7000)

Conductor

bare copper strands acc. to IEC 60228, VDE 0295, class 6

Insulation

PVC, TI2 acc. to EN 50363-3 + VDE 0207-363-3

Colour code

black cores with consecutive numbers acc. to EN 50334 + VDE 0293-334,

green-yellow earth wire from 3 cores

Stranding

specially adjusted layering with non-woven tape over each layer

Inner sheath

PVC, TM2 acc. to EN 50363-3 + VDE 0207-363-3

Screen

tinned copper braiding

Wrapping

non-woven tape

Sheath material

PVC, TM2 acc. to EN 50363-3 + VDE 0207-363-3

Sheath colour

grey (RAL 7000)

Technical data

Nominal voltage

Uo/U 300/500 V

Testing voltage

core/core 3000 V

core/screen 2000 V

Min. bending radius

continuously flexible: 7,5 x d

Radiation resistance

8 x 10⁷ cJ/kg

Temperature range

fixed laying: -40/+70°C

flexible application: +5/+70°C

Fire performance

flame retardant and self-extinguishing acc. to IEC 60332-1-2 + VDE 0482-332-1-2

Oil resistance

acc. to internal standard

Chem. resistance

see "Technical Data" - Chemical resistance

Flexibility

very good

Absence of harmful substances

acc. to RoHS directive of the European Union

Nominal voltage

Uo/U 300/500 V

Testing voltage

core/core 3000 V

core/screen 2000 V

Min. bending radius

continuously flexible: 7,5 x d

Radiation resistance

8 x 10⁷ cJ/kg

Temperature range

fixed laying: -40/+70°C

flexible application: +5/+70°C

Fire performance

flame retardant and self-extinguishing acc. to IEC 60332-1-2 + VDE 0482-332-1-2

Chem. resistance

see "Technical Data" - Chemical resistance

Flexibility

very good

Absence of harmful substances

acc. to RoHS directive of the European Union

Dimensions

item no. No. of cores x
cross section
Largest single
wire-ø
Outer-ø ± 5% Copper figure Cable weight ≈
L378202052 x 0,50 mm²0,16 mm7,8 mm41,5 kg/km85 kg/km Send inquiry
L378203053 x 0,50 mm²0,16 mm8,1 mm46,8 kg/km89 kg/km Send inquiry
L378204054 x 0,50 mm²0,16 mm8,5 mm56,9 kg/km101 kg/km Send inquiry
L378205055 x 0,50 mm²0,16 mm9,3 mm62,4 kg/km121 kg/km Send inquiry
L378207057 x 0,50 mm²0,16 mm10,3 mm83,6 kg/km156 kg/km Send inquiry
L3782120512 x 0,50 mm²0,16 mm12,8 mm112,2 kg/km230 kg/km Send inquiry
L3782180518 x 0,50 mm²0,16 mm15 mm172,3 kg/km329 kg/km Send inquiry
L3782250525 x 0,50 mm²0,16 mm17,3 mm229,8 kg/km423 kg/km Send inquiry
L3782300530 x 0,50 mm²0,16 mm17,9 mm254,3 kg/km472 kg/km Send inquiry
L3782360536 x 0,50 mm²0,16 mm19,5 mm296,2 kg/km560 kg/km Send inquiry
L378202072 x 0,75 mm²0,16 mm8,3 mm51,9 kg/km98 kg/km Send inquiry
L378203073 x 0,75 mm²0,16 mm8,6 mm59,4 kg/km103 kg/km Send inquiry
L378204074 x 0,75 mm²0,16 mm9,3 mm67,2 kg/km123 kg/km Send inquiry
L378205075 x 0,75 mm²0,16 mm9,9 mm77,3 kg/km143 kg/km Send inquiry
L378207077 x 0,75 mm²0,16 mm11,6 mm101,5 kg/km194 kg/km Send inquiry
L3782120712 x 0,75 mm²0,16 mm14 mm146,3 kg/km283 kg/km Send inquiry
L3782180718 x 0,75 mm²0,16 mm16,1 mm227,3 kg/km399 kg/km Send inquiry
L3782250725 x 0,75 mm²0,16 mm19,4 mm292 kg/km536 kg/km Send inquiry
L3782300730 x 0,75 mm²0,16 mm19,9 mm340 kg/km601 kg/km Send inquiry
L3782360736 x 0,75 mm²0,16 mm21,4 mm385,3 kg/km688 kg/km Send inquiry
L378202102 x 1,00 mm²0,16 mm8,6 mm56,9 kg/km101 kg/km Send inquiry
L378203103 x 1,00 mm²0,16 mm9 mm66,9 kg/km117 kg/km Send inquiry
L378204104 x 1,00 mm²0,16 mm9,6 mm79,2 kg/km136 kg/km Send inquiry
L378205105 x 1,00 mm²0,16 mm10,2 mm97,9 kg/km158 kg/km Send inquiry
L378207107 x 1,00 mm²0,16 mm12,1 mm121,3 kg/km249 kg/km Send inquiry
L3782121012 x 1,00 mm²0,16 mm14,6 mm200,9 kg/km335 kg/km Send inquiry
L3782181018 x 1,00 mm²0,16 mm16,9 mm271,2 kg/km465 kg/km Send inquiry
L3782251025 x 1,00 mm²0,16 mm19,7 mm363,7 kg/km608 kg/km Send inquiry
L3782271027 x 1,00 mm²0,16 mm20 mm383,3 kg/km638 kg/km Send inquiry
L3782301030 x 1,00 mm²0,16 mm20,8 mm413,1 kg/km692 kg/km Send inquiry
L3782361036 x 1,00 mm²0,16 mm22,3 mm484,4 kg/km815 kg/km Send inquiry
L378202152 x 1,50 mm²0,16 mm9,3 mm67,2 kg/km121 kg/km Send inquiry
L378203153 x 1,50 mm²0,16 mm9,7 mm84,2 kg/km140 kg/km Send inquiry
L378204154 x 1,50 mm²0,16 mm10,5 mm107,6 kg/km170 kg/km Send inquiry
L378205155 x 1,50 mm²0,16 mm11,4 mm122,8 kg/km211 kg/km Send inquiry
L378207157 x 1,50 mm²0,16 mm13,3 mm160,4 kg/km287 kg/km Send inquiry
L3782121512 x 1,50 mm²0,16 mm16,1 mm270,5 kg/km426 kg/km Send inquiry
L3782181518 x 1,50 mm²0,16 mm18,6 mm370,4 kg/km588 kg/km Send inquiry
L3782251525 x 1,50 mm²0,16 mm22,3 mm498,8 kg/km794 kg/km Send inquiry
L3782271527 x 1,50 mm²0,16 mm22,3 mm527,6 kg/km829 kg/km Send inquiry
L3782301530 x 1,50 mm²0,16 mm22,9 mm571,9 kg/km890 kg/km Send inquiry
L3782361536 x 1,50 mm²0,16 mm24,8 mm685,5 kg/km1064 kg/km Send inquiry
L378202252 x 2,50 mm²0,16 mm11,3 mm99 kg/km183 kg/km Send inquiry
L378203253 x 2,50 mm²0,16 mm12 mm126,2 kg/km224 kg/km Send inquiry
L378204254 x 2,50 mm²0,16 mm13 mm155,6 kg/km269 kg/km Send inquiry
L378205255 x 2,50 mm²0,16 mm14,4 mm205,7 kg/km345 kg/km Send inquiry
L378207257 x 2,50 mm²0,16 mm16,7 mm266,6 kg/km457 kg/km Send inquiry
L3782122512 x 2,50 mm²0,16 mm20,2 mm413,1 kg/km658 kg/km Send inquiry
L3782182518 x 2,50 mm²0,16 mm23,6 mm597,5 kg/km939 kg/km Send inquiry
L3782252525 x 2,50 mm²0,16 mm28,2 mm775,6 kg/km1241 kg/km Send inquiry
L3782302530 x 2,50 mm²0,16 mm29 mm912,9 kg/km1410 kg/km Send inquiry
L3782362536 x 2,50 mm²0,16 mm31,6 mm1065,5 kg/km1675 kg/km Send inquiry
L378202402 x 4,00 mm²0,16 mm12,9 mm133,7 kg/km248 kg/km Send inquiry
L378203403 x 4,00 mm²0,16 mm13,7 mm174,9 kg/km307 kg/km Send inquiry
L378204404 x 4,00 mm²0,16 mm15 mm239,5 kg/km389 kg/km Send inquiry
L378205405 x 4,00 mm²0,16 mm16,4 mm289,8 kg/km452 kg/km Send inquiry
L378207407 x 4,00 mm²0,16 mm19,1 mm383,8 kg/km593 kg/km Send inquiry
L378202602 x 6,00 mm²0,21 mm15 mm201,1 kg/km342 kg/km Send inquiry
L378203603 x 6,00 mm²0,21 mm15,7 mm270,1 kg/km424 kg/km Send inquiry
L378204604 x 6,00 mm²0,21 mm17,5 mm334,4 kg/km511 kg/km Send inquiry
L378205605 x 6,00 mm²0,21 mm18,8 mm403,9 kg/km611 kg/km Send inquiry
L378207607 x 6,00 mm²0,21 mm22,2 mm541,8 kg/km808 kg/km Send inquiry
L378203613 x 10,0 mm²0,21 mm19 mm399,7 kg/km635 kg/km Send inquiry
L378204614 x 10,0 mm²0,21 mm20,8 mm516,1 kg/km794 kg/km Send inquiry
L378205615 x 10,0 mm²0,21 mm22,8 mm634,4 kg/km923 kg/km Send inquiry
L378204624 x 16,0 mm²0,21 mm24,2 mm780,1 kg/km1133 kg/km Send inquiry
L378205625 x 16,0 mm²0,21 mm27 mm939,5 kg/km1342 kg/km Send inquiry
L378204634 x 25,0 mm²0,21 mm28,4 mm1142,6 kg/km1614 kg/km Send inquiry
L378205635 x 25,0 mm²0,21 mm31,6 mm1398,8 kg/km1933 kg/km Send inquiry
L378204644 x 35,0 mm²0,21 mm32,6 mm1545,9 kg/km2119 kg/km Send inquiry
item no.
No. of cores x
cross section
Largest single
wire-ø
Outer-ø ± 5%
Copper figure
Cable weight ≈
